JZD系列沖床減震墊鐵用途及特點：
JZD系列減震墊用于各類沖床設備的安裝和校平，承載力強，穩定性好，調平幅度大，即裝即用，快捷方便，隨時可以移動沖床設備等優點。
1、安裝沖床不需埋設地腳螺栓，縮短安裝周期，節省安裝費用。
2、根據生產工藝變化，隨意調整沖床位置，實現沖壓生產流水線柔性化設計。
3、調整沖床水平方便、迅速。
4、改善沖床動態特性，提高沖床加工精度，具有隔震、減震、降低噪音之功能。
5、耐油性，耐腐蝕性強。
JZD系列沖床減震墊鐵使用方法：
將所需墊鐵放入沖床地腳孔下，穿入螺栓，旋至和承重盤接觸實，然后進行沖床水平調節（螺栓順時針旋轉，沖床升起），將水平尺放于沖床加工平臺上，用扳手調整墊腳上螺絲，邊看水平尺邊調，直至水平為止；調好沖床水平后，旋緊螺母，固定水平狀態。因為橡膠的蠕變現象，在墊鐵次使用時，兩星期以后在調節一次沖床水平。

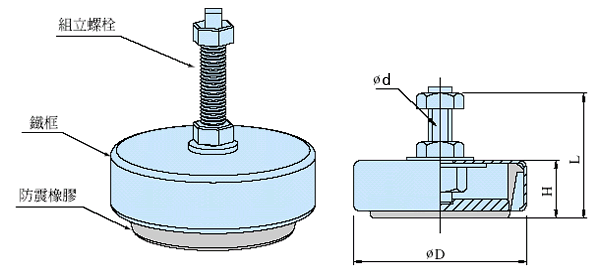

JZD系列機床減震墊鐵結構組成：
沖床減震墊鐵為鋼板壓制而成，下面采用高強度耐油和冷卻劑減震橡膠，產品外表美觀，結構合理，減震性能優越，減震橡膠有效的衰減機器自身的振動，減少振動力外傳，阻止振動力的傳入，保證加工尺寸精度及質量?？刂平ㄖY構諧振傳播振動力和噪音。沖床安裝不需設置地腳螺栓與地面固定，良好的減振和相當的垂直撓度，使沖床穩定于地面。節省安裝費用，縮短安裝周期。
減震墊鐵安裝注意事項：
1、安裝調整沖床水平時，務必使每個墊鐵都受力，消除虛接觸點。
2、車間地面平度相差大，墊鐵調整高度不能滿足時，應在低點位置的墊鐵和沖床基座之間加裝平鋼板后，再進行水平調整。
3、墊鐵次使用，沖床使用兩周后，應再調一次沖床水平。
4、沖床調換位置時，起重前，應先卸下墊鐵。
型號規格選用表 |
| 型號 |
JZD-01 |
JZD-02 |
JZD-03 |
JZD-04 |
JZD-05 |
JZD-06 |
JZD-07 |
| 外徑(D) |
mm |
40 |
80 |
120 |
160 |
185 |
229 |
317 |
| 螺紋 |
mm |
M5 |
M10 |
M12 |
M16 |
M20 |
M241×1.5 |
M30×2 |
| 螺紋高度(L) |
mm |
30 |
80 |
100 |
120 |
130 |
180 |
200 |
| 底座高度(H) |
mm |
15 |
25 |
32 |
35 |
39 |
54 |
70 |
| 可調高度 |
mm |
5 |
8 |
12 |
12 |
12 |
12 |
12 |
| 單件重量 |
kg |
0.05 |
0.3 |
1.02 |
2.03 |
3.07 |
7.56 |
17.5 |
| JZD沖床減震墊鐵常用設備選用表 |
| 機床種類 |
單件大承載 |
| 沖 床 |
100次/分 |
/ |
/ |
420 |
800 |
2000 |
2800 |
5000 |
| 150次/分 |
/ |
/ |
260 |
400 |
1000 |
1400 |
1800 |
| 200次/分 |
/ |
/ |
180 |
200 |
450 |
900 |
1200 |
|
| |
|
